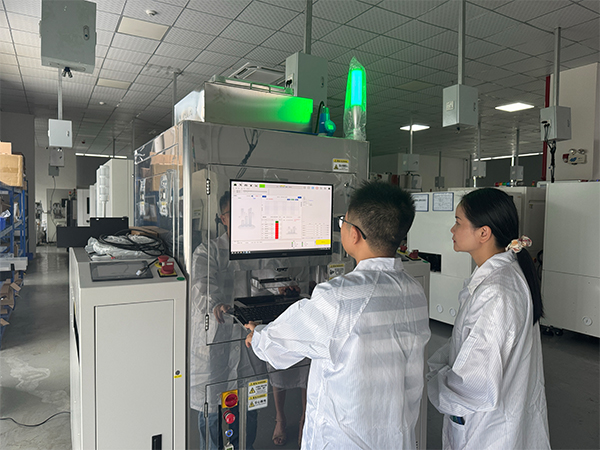

在半导体制造进入3nm、2nm先进节点的今天，芯片生产对良率的控制已达到“零缺陷”标准。一粒微米级尘埃、一道纳米级划痕，都可能导致整片晶圆报废，造成巨大经济损失。传统人工目检效率低、主观性强，抽样检测模式已无法满足先进制程需求。半导体自动化光学（AOI）在线检测设备，凭借非接触、高精度、高速率的技术优势，成为半导体产线质量管控的核心装备，为芯片全生命周期品质保驾护航。

一、核心原理：光学成像+智能算法，替代人眼精准识别

半导体AOI在线检测设备的核心逻辑，是通过光学系统模拟人眼“看”、算法系统模拟人脑“判”，实现缺陷自动识别与分类。其工作流程分为四大核心环节：

1. 图像采集：采用高分辨率CCD/CMOS相机，搭配LED同轴光源、结构光、激光等多模式照明系统，对晶圆、芯片、封装器件等被测对象进行高速扫描，捕捉表面微米级光学信号。

2. 图像预处理：对采集的原始图像进行去噪、校正、增强处理，消除环境光线、设备抖动等干扰，还原清晰图像特征。

3. 缺陷比对识别：将预处理图像与标准模板（黄金样板或CAD设计数据）进行像素级比对，通过深度学习算法或传统视觉算法，识别灰度、形状、尺寸、位置异常，精准定位划痕、脏污、崩边、焊线偏移、胶体气泡等缺陷。

4. 数据输出与追溯：实时生成缺陷分布图、检测报告，标注缺陷类型、位置、尺寸，数据同步上传至MES系统，实现生产过程可追溯、工艺异常可预警。

二、设备构成：多学科集成，适配半导体严苛生产环境

半导体AOI在线检测设备是机械、光学、电子、软件多学科融合的精密装备，核心硬件包括四大模块：

- 精密运动平台：采用线性电机驱动的XY轴传动系统，定位精度可达±1μm，搭配自动上下料机构，适配6/8/12英寸晶圆、IGBT模块、LED芯片等多规格产品，实现产线无缝对接。

- 高精度成像系统：标配2D高分辨率成像模块，高端机型集成3D线激光/结构光模组，可检测2D平面缺陷与3D立体缺陷（如焊球高度偏差、封装翘曲），分辨率最高可达0.5μm。

- 智能图像处理单元：搭载工业级GPU，运行自研缺陷检测算法，支持缺陷自动分类、误判自动过滤，焊线缺陷检出率达99.5%，误判率＜0.1%。

- 电气控制与数据交互系统：采用工业级PLC控制，支持Profinet、EtherNet/IP等工业总线通信，可与产线MES、SPC系统数据互通，满足自动化、智能化生产需求。

三、核心应用场景：覆盖半导体全产业链，全流程质量管控

半导体AOI在线检测设备广泛应用于晶圆制造、芯片封装、成品测试等关键环节，针对性解决各工序缺陷检测难题：

1. 晶圆制造环节：适配切割后晶圆检测，可识别芯片表面损伤、保护线划痕、脏污、崩边、焊盘异物、脱芯、连铝等缺陷，兼容6/8/12英寸晶圆，实现100%在线全检。

2. 芯片封装环节：覆盖固晶、焊线、点胶、塑封等工序，检测固晶偏移、焊线短路/开路、金线变形、胶体气泡、引脚变形等缺陷，适配IGBT、SiC、IPM、LED等多类型器件封装检测。

3. 成品测试环节：针对封装完成芯片，检测外观划痕、破损、引脚氧化、标识缺失/模糊等缺陷，杜绝不良品流入下游终端市场。

四、技术优势：对比传统检测，效率与精度双重突破

相较于人工目检、离线抽检、X光检测等传统方式，半导体AOI在线检测设备优势显著：

- 高精度检测：可识别0.5μm级微小缺陷，远超人工显微镜检测精度，适配先进制程微米级缺陷管控需求。

- 高效率生产：采用高速飞拍技术，单小时检测产能（UPH）可达数万件，相比人工检测效率提升40倍，大幅缩短生产周期。

- 非接触无损检测：基于光学原理检测，无需接触被测对象，避免检测过程对晶圆、芯片造成二次损伤。

- 全流程数据追溯：实时记录检测数据，生成缺陷分析报表，助力工艺优化，降低批量不良风险，符合半导体“十倍法则”质量管控要求。

随着半导体产业向先进制程、宽禁带半导体（SiC/GaN）、先进封装（2.5D/3D）方向快速发展，AOI在线检测设备将持续融合AI深度学习、3D成像、高速通信等前沿技术，向更高精度、更高效率、更智能化方向升级，成为推动半导体产业良率提升、成本降低、智能制造转型的核心力量。
